工作機械の「摺動面（角スライド）」と「リニアガイド」の違いとは？メリット・デメリットと選定基準を解説

工作機械は、X軸・Y軸・Z軸などの移動軸を動かしながら精密な加工を行う機械です。この「軸の移動」を支える重要な要素が**「摺動面（しゅうどうめん）」や「リニアガイド」**といった案内面（ガイド）です。

​工作機械メーカーは、機械の目的やコンセプトに合わせてこれらを選定・製造しています。そのため、ユーザー側も**「自社の加工用途には摺動面とリニアガイドのどちらが最適か」**を理解して機械を選ぶことが、失敗しない設備投資への第一歩となります。

​今回は、摺動面（角スライド）とリニアガイド、それぞれの特徴やメリット・デメリットを分かりやすく解説します。

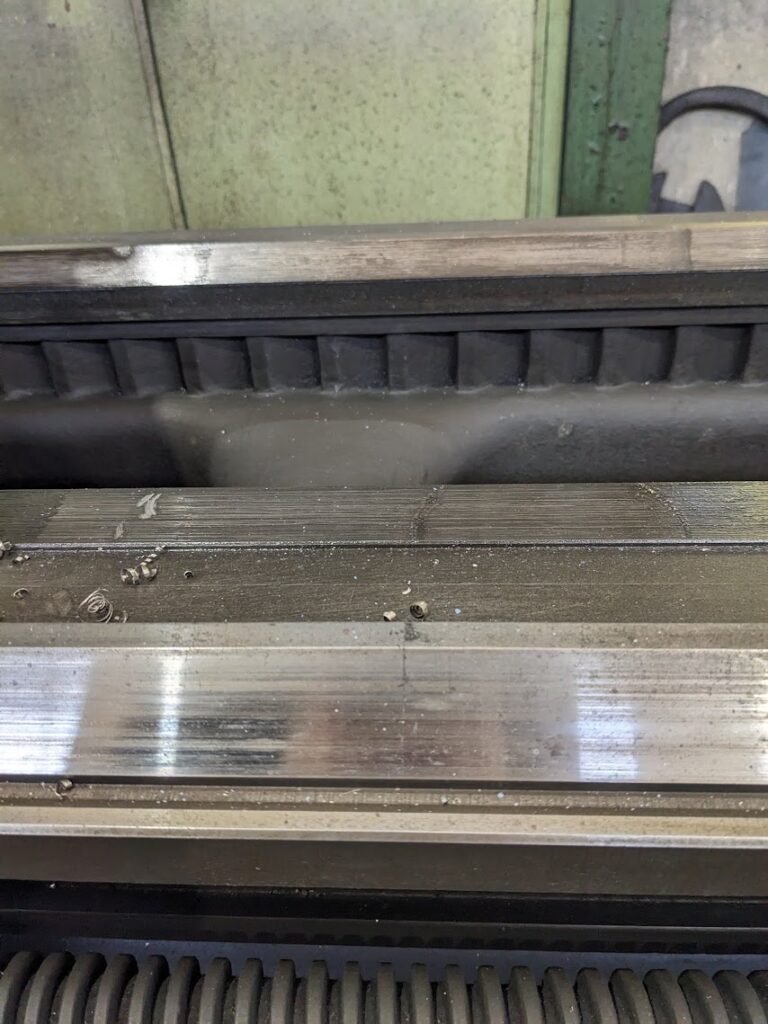

1. 摺動面（角スライド）の特徴・メリット・デメリット

摺動面とは？

摺動（しゅうどう）とは、機械部品同士が接触した状態で、互いにこすれ合いながら滑って動く現象のことです。工作機械における摺動面は、軸が動く際に「鉄と鉄（または樹脂）」がすり合わさって移動します。一般的には**「角スライド」**とも呼ばれます。

​そのまま動かすと摩擦抵抗（負荷）が非常に大きいため、通常は**「ISO VG68」などの摺動面油（潤滑油）**を常に供給しながら動作させます。

摺動面のメリット

高い剛性と減衰性（強度の高さ）：

面と面が密着して支える構造のため剛性が非常に高く、切削時の振動を吸収する「減衰性」に優れています。

​高負荷加工・重切削に最適：

硬い材質の荒加工や、大きな切削負荷がかかる重切削加工において、圧倒的な安定性を発揮します。

摺動面のデメリット・注意点

摩耗による経年劣化（精度の低下）：

金属同士が擦れ合うため、長年の使用により摩耗し、徐々に精度が低下する傾向があります。対策として「ターカイト（フッ素樹脂シート）」などを貼り付けて摩耗スピードを遅らせる工夫が一般的です。

​メンテナンス・修理コストが高い：

摩耗によって精度が落ちてしまった場合、一度機械を大幅に解体し、職人による「きさげ加工（手作業による微調整）」や再研磨、ターカイトの張り替えが必要になります。そのため、修理費用が高額になりやすく、工期も長くなります。

2. リニアガイド（ころがり案内）の特徴・メリット・デメリット

リニアガイドとは？

リニアガイドとは、ベースレールの上を「ブロック（キャリッジ）」が滑らか、かつガタつきなく直線運動できるように案内する機械要素部品です。内部にあるボール（鋼球）やローラーが転がる**「ころがり運動」**を利用しているため、摩擦抵抗が極めて少ないのが特徴です。

リニアガイドのメリット

高速移動と高応答性：

摩擦抵抗が非常に少ないため、軽い力で滑らかに動き、軸の高速移動（早送り速度の向上）が可能です。

​高精度な位置決め：

動き出しの摩擦（静摩擦）と動いている時の摩擦（動摩擦）の差が小さいため、微小な送りでも狙い通りの位置にピタッと止まる高精度な制御が可能です。

​修理・メンテナンスが比較的安価：

万が一摩耗や破損によって精度が低下した場合でも、レールとブロックをユニットごと新品に「交換」することで対応できます。摺動面のような大がかりな解体や研磨が不要なため、修理費用を抑えられ、復旧も早いです。

リニアガイドのデメリット

重切削や高負荷加工には不向き：

点（ボール）または線（ローラー）で重量や切削力を支えるため、摺動面に比べると接触面積が狭くなります。そのため、極端な重切削や、強い断続切削の振動には弱い傾向があります。（※近年はローラーガイドの進化により剛性も向上していますが、基本的には摺動面が有利です）

まとめ：どちらを選ぶべき？工作機械の選定基準

工作機械を選ぶ際は、**「自社でどういった加工をメインに行うか」**によって摺動面かリニアガイドかを決めるのが最適です。

​摺動面（角スライド）の機械が向いているケース：

重切削、難削材（チタンやインコネルなど）の加工、金型などの荒加工など、何より「剛性」と「ビビリの少なさ」を求める場合。

​リニアガイドの機械が向いているケース：

アルミなどの高速切削、微細精密加工、軽負荷で手数の多い加工など、「スピード（生産性）」と「メンテナンスの手軽さ」を求める場合。

​各工作機械メーカーは、モデルごとにこれらの特性を活かした設計を行っています。カタログスペックの主軸回転数や移動量だけでなく、ぜひ**「案内面の構造」**にも注目して、最適な一台を選定してください。
